【生产能力】
10～1785 t/d
【产品改进】
返砂端增加了返砂提升装置，藉此可取消球磨机大勺头的配置，球磨机运行更平稳。
返砂端增加了返砂提升装置，取消球磨机大勺头的配置。
每吨矿石一般可节电1～1.5度。
避免了大勺头的频繁检修。
减缓了对球磨机大、小齿轮的不均衡冲击。

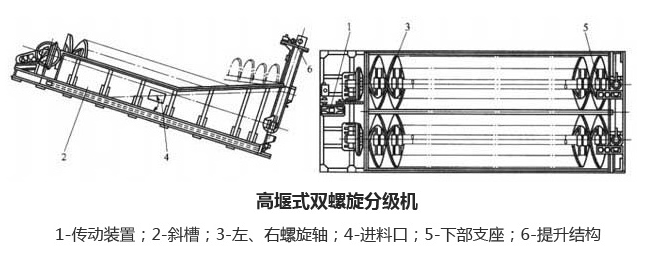

高堰式螺旋分级机采用将磨细后的矿浆从位于沉降区中部的进料口给入水槽，倾斜安装的水槽下面是矿浆分级沉降区，螺旋低速转动，对矿浆起搅拌作用，使细颗粒悬浮到上面，流到溢流堰处溢出。粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心，低于溢流端螺旋上缘。
高堰式螺旋分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外，有时也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水。
|
类型 |
型号 |
螺旋转速 (r/min) |
按返砂 处理能力 (t/d) |
按溢流处 理能力 (t/d) |
螺旋直径 (mm) |
螺旋 长度 (mm) |
水槽 坡度 |
传动电 机型号 |
传动电 机功率 (kW) |
提升电 机型号 |
提升电 机功率 (kW) |
重量 (kg) |
|
高堰式 单螺旋 |
FLG-300 |
7.7 |
30 ~80 |
10 ~30 |
φ300 |
3900 |
14 ~18 |
Y100L1-4 |
2.2 |
手动 |
— |
668 |
|
FLG-500 |
8 |
145~260 |
21 ~75 |
φ500 |
4390 |
Y112M-6 |
1600 |
|||||
|
FLG-750 |
7.8 |
100~445 |
31~165 |
φ750 |
5500 |
Y132S-6 |
3 |
2716 |
||||
|
FLG-1000 |
6.7 |
473~1026 |
85 |
φ1000 |
6556 |
Y132M2-6 |
5.5 |
4000 |
||||
|
FLG-1200 |
5，6，7 |
1145~1600 |
150 |
φ1200 |
6500 |
Y132M2-6 |
5.5 |
Y90L-4 |
1.5 |
7943 |
||
|
FLG-1500 |
2.5，4，6 |
1140~2730 |
235 |
φ1500 |
8265 |
Y160M-6 |
7.5 |
Y100L1-4 |
2.2 |
11827 |
||
|
FLG-2000 |
3.6，5.5 |
3240~5940 |
400 |
φ2000 |
8700 |
Y160L-6/4 |
11，15 |
Y100L2-4 |
3 |
20814 |
||
|
FLG-2400 |
3.6 |
6800 |
580 |
φ2400 |
9130 |
Y200L2-6 |
22 |
Y112M-4 |
4 |
24194 |
||
|
FLG-3000 |
3.2 |
11625 |
890 |
φ3000 |
12500 |
Y200L-4 |
30 |
Y112M-4 |
4 |
42188 |
||
|
高堰式 双螺旋 |
2FLG-1200 |
5，6，7 |
2290~3200 |
310 |
φ1200 |
6500 |
Y132M2-6 |
5.5X2 |
Y90L1-4 |
1.5X2 |
15840 |
|
|
2FLG-1500 |
2.5，4，6 |
2240~5360 |
460 |
φ1500 |
8230 |
Y160M-6 |
7.5X2 |
Y100L1-4 |
2.2X2 |
22903 |
||
|
2FLG-2000 |
3.6，5.5 |
6400~10800 |
750 |
φ2000 |
8400 |
Y160L-4 |
15X2 |
Y100L2-4 |
3.0X2 |
34621 |
||
|
2FLG-2400 |
3.63 |
13600 |
1160 |
φ2400 |
9130 |
Y200L2-6 |
22X2 |
Y112M-4 |
4X2 |
42460 |
||
|
2FLG-3000 |
3.2 |
23300 |
1785 |
φ3000 |
12500 |
Y200L-4 |
30X2 |
Y112M-4 |
4.0X2 |
73030 |
