【产品简介】
一款溢流端螺旋全部浸没在液面下的分级设备。
【生产能力】
50～1410 t/d
【产品改进】
返砂端增加了返砂自动提升装置，藉此可取消球磨机大勺头的配置，球磨机运行更平稳。
溢流端的整个螺旋均沉没在沉降区的液面以下，沉降区具有较大的面积和深度；
返砂端增加了一个返砂自动提升装置，球磨机取消大勺头的配置；
每吨矿石一般可节电1-1.5度；
避免了大勺头的频繁检修
减缓了对大、小齿轮的不均衡冲击。

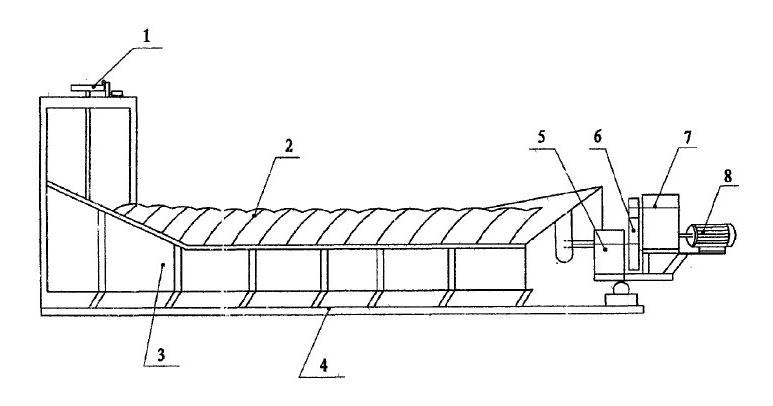

沉没式螺旋分级机是借助于固体粒大小不同、比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底，由螺旋推向上部排出，来进行机械分级的一种分级设备。通过螺旋低速转动，对矿浆起搅拌作用使细颗粒悬浮到上面，流到溢流堰处溢出，粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出。
沉没式螺旋分级机溢流端的螺旋叶片全部浸入溢流面以下，主要适用于溢流粒度为0.15～0.07mm的矿石分级。
具体如何选用合适的沉没式螺旋分级机请联系我们，我们会给您合适的建议。
|
类型 |
型号 |
螺旋转速（r.p.m） |
按返砂处理能力（t/d） |
按溢流处理能力（t/d） |
螺旋直径（mm） |
水槽长度（mm） |
水槽坡度 |
传动电机型号 |
传动电机功率（kw） |
提升电机型号 |
提升电机功率（kw） |
重量（kg） |
|
沉没式单螺旋 |
FLC-1000 |
2.5,3.5,5,7.4 |
160-700 |
50~260 |
1000 |
8397 |
14-18 |
Y132M2-6 |
5.5 |
手动 |
— |
5225 |
|
FLC-1200 |
5,6,7 |
1150-1640 |
265 |
1200 |
8400 |
14-18 |
Y160M-6 |
7.5 |
Y90L-4 |
1.5 |
9583 |
|
|
FLC-1500 |
2.5,4,6 |
1140-2740 |
185 |
1500 |
10500 |
14-18 |
Y160L-6 |
7.5 |
Y100L1-4 |
2.2 |
14226 |
|
|
FLC-2000 |
3.6,5.5 |
3240-5940 |
400 |
2000 |
13000 |
14-18 |
Y160M-6 |
11 |
Y100L2-4 |
3 |
27753 |
|
|
Y160L-4 |
15 |
|||||||||||
|
FLC-2400 |
3.6 |
6800 |
490 |
2400 |
14130 |
14-18 |
Y200L1-6 |
18.5 |
Y112M-4 |
4 |
32467 |
|
|
FLC-3000 |
3.2 |
11650 |
705 |
3000 |
14300 |
14-18 |
Y200L-4 |
30 |
Y112M-4 |
4 |
43500 |
|
|

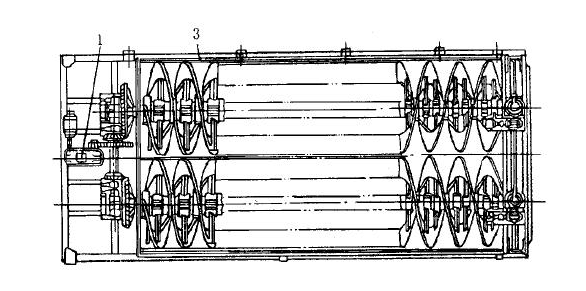

沉没式双螺旋 |
2FLC-1200 |
3.8,6 |
1770-2800 |
240 |
1200 |
8400 |
14-18 |
Y160M-6 |
7.5×2 |
Y100L1-4 |
2.2×2 |
19610 |
|
2FLC-1500 |
2.5,4,6 |
2240-5360 |
370 |
1500 |
10500 |
14-18 |
Y160M-6 |
7.5×2 |
Y100L1-4 |
2.2×2 |
27450 |
|
|
2FLC-2000 |
3.6,5.5 |
7780-11880 |
640 |
2000 |
12900 |
14-18 |
Y160L-6/4 |
2×11,2×15 |
Y100L2-4 |
3.0×2 |
50621 |
|
|
Y200L2-6 |
22 |
|||||||||||
|
Y200L-4 |
30 |
|||||||||||
|
2FLC-2400 |
3.67 |
13700 |
910 |
2400 |
14130 |
14-18 |
Y225S-4 |
37 |
Y112M-4 |
4.0×2 |
65283 |
|
|
2FLC-3000 |
3.2 |
23300 |
1410 |
3000 |
14300 |
14-18 |
Y225M-4 |
45 |
Y112M-4 |
4.0×2 |
84900 |
