【产品简介】
分泥斗又称圆锥分级机，是一种简单的分级、脱泥及浓缩 用设备。它的外形为一倒立的圆锥。在液面中心设置给矿圆筒，圆筒底缘没入液面以下若干深度。矿浆沿切线方向向给入中心圆筒，经缓冲后由底缘流出。流出的矿 浆呈放射状向周边溢流堰流出。在这一过程中，沉降速度大于液流上升分速度的粗颗粒将沉在槽内，并经底部沉砂排出。细颗粒随表层矿浆进到溢流槽内。给矿粒度 一般小于2mm。分级粒度为75μm或更细些。
分泥斗具有结构简单，易于制造，不耗动力等优点。由于锥体容积较大，在生产流程中还有贮矿作用。目前主 要用在水力分级机前对原矿进行脱泥，借以提高分级效率；并也安装在磨矿设备前进行矿石的浓缩、脱水，以提高磨矿机的给矿浓度；还有用在各种矿泥选别设备前 控制给矿浓度和矿量。

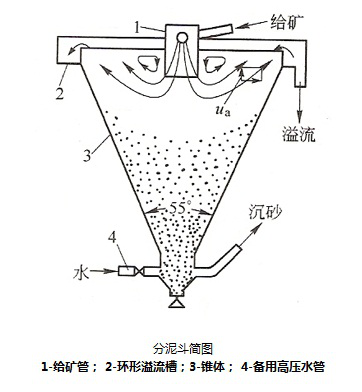

产品结构图：
技术参数
|
规格(直径mm) |
φ1000 |
φ1500 |
φ2000 |
φ2500 |
φ3000 |
|
沉降面积m⊃2; |
0.75 |
2 |
3 |
4.9 |
7 |
|
容积(m⊃3;) |
0.27 |
0.83 |
2.27 |
4 |
7 |
|
排矿管径(mm) |
φ25 |
φ40 |
φ50 |
φ60 |
φ70 |
|
排矿浓度(%) |
40~60 |
40~60 |
40~60 |
40~60 |
40~60 |
|
给矿粒度(mm) |
＜2.0 |
＜2.0 |
＜2.0 |
＜2.0 |
＜2.0 |
|
处理能力(t/m⊃2;.h) |
1.5~0mm粒度为2~2.16t/m⊃2;.h |
||||
|
受矿管(mm) |
φ120 |
φ150 |
φ150 |
φ150 |
φ150 |
|
脱泥效应(%) |
33~45 |
33~45 |
33~45 |
33~45 |
33~45 |
|
重量(kg) |
500 |
980 |
1483 |
1850 |
2100 |
