【产品简介】

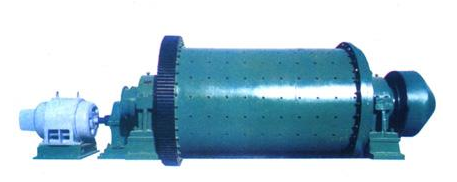

一款以钢棒作磨矿介质的磨矿设备。

【生产能力】

0.62～250t/h

【产品改进】

石城宝山棒磨机有溢流型棒磨机、端头周边排矿棒磨机、中心周边排矿棒磨机三种类型的棒磨机，可以满足客户的不同需求。

优势特点

棒磨机的锥形端盖曲率较小，可使钢棒能在磨机内规则运动。

安装方便，便于检修。

能够迅速排矿。

产品粒度均匀，过粉碎现象少。

使用范围

主要用于粗磨作业。适合在初段开路磨矿种用于矿石的细碎和粗磨，特别适合处理脆性物料。

工作原理

棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动，驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下，被提升到一定高度，呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部，被运动的磨矿介质所粉碎，并通过溢流和连续给矿的力量将产品排出机外，以进行下一段工序作业。

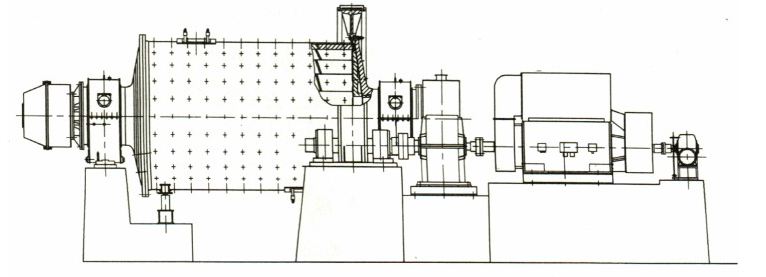

产品结构图

磨矿介质

棒磨机的磨矿介质为磨棒，一般认为磨棒的长度不应超过7米，因为过长的磨棒很易造成缠绕，因此，现在所用的棒磨机，长度没有太长的，磨棒直径为75~150毫米。

磨棒应具有足够的刚度和硬度在使用过程中保持笔直而不弯曲，不应该很脆，以致没有磨耗到足够小的直径而碎成碎块，但在磨耗到足够小时，应能碎成小块，以便从棒磨机中排出。如棒磨太软，容易在筒体旋转时产生弯曲，弯曲造成磨棒过早损坏和缠绕，缠绕的磨棒造成磨机清理困难，浪费时间。

（1）钨锡矿和其他稀有金属矿的重选或磁选厂，为了防止过 粉碎引起的危害，常采用棒磨；

（2）当用二段磨矿流程时，如果初是从20～6毫米磨到3～1毫米，采用棒磨作初段磨矿设备时，生产能力较大，效率也较高。因为一定重量的棒荷比同重量球荷的表面积小得多，所以作二段细磨时，棒磨机比球磨机的生产率和效率都低；

（3）在某些情况下可以代替短头圆锥碎矿机作细碎。

技术参考

型号	筒体直径 (mm)	筒体长度 (mm)	电机功率 (kW)	电机转数 (r/min)	长 (mm)	宽 (mm)	高 (mm)	处理能力 (t/h)	有效容 积(m3)	重量 (kg)
MBY 0918	900	1800	22	730	4980	2370	2020	0.62~3.2	0.9	5700
MBY 0924	900	2400	30	730	5670	3280	2020	0.81~4.3	1.2	5880
MBY 1224	1200	2400	45	730	6450	2800	2500	0.4~4.9	2.28	12308
MBY 1530	1500	3000	95	725	7935	3185	2280		5	19990
MBYg 1530	1500	3000	80	725	7253	3070	2280	2.4~7.5	5	21210
MBYg 2130	2100	3000	180	735	8122	4220	3073	14~35	9	42123.5
MBYg 2136	2100	3600	210	735	8958	4320	3025	43~61	10.8	45800.5
MBYg 2430	2400	3000	280	735	9004.5	4836.4	3490		11.5	55795
MBYg 2732	2700	3200	320	750	10509	5000	3620		15.7	83110
MBYg 2736	2700	3600	380	743	10764	5750	3620	32~86	17.7	90441
MBY 2740	2700	4000	400	187.5	12300	5700	4700	43~110	20.4	75000
MBY 3040	3000	4000	570	740	9800	3900	3900	54~135	26	90000
MBY 3245	3200	4500	800	167	14600	7000	5300	64~180	31	113000
MBY 3645	3600	4500	1250	150	15200	8800	6800	80~230	41.8	139000
MBY 3654	3600	5400	1600	150	15900	8800	6800	100~250	49.7	150000
