湿式格子型球磨机

【产品简介】

一款采用滚动轴承的球磨机。

【处理能力】

高可达160t/h

【产品改进】

石城宝山格子型球磨机采用沟槽式环形衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗。

优势特点

传动采用大型双列调心滚子轴承代替滑动轴承，摩擦力大大降低，启动容易、节能20-30%。

采用沟槽式环形衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗。

大排矿口，生产能力大。

直径2.1米以下磨机采用整体机架，便于土建施工和设备安装。

油雾润滑装置，保证大小齿轮润滑可靠。

使用范围

常用于磨矿粒度较粗的矿石。

工作原理

直筒格子型球磨机主要部件是一个直径较小而长度较大的筒体，通过传动装置使其缓慢转动，物料从筒体给料端给入，在筒体内由于钢球及矿石本身的抛落冲击和自磨，物料得以粉碎。由于不断給入物料，其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。湿磨时，物料被水流带出;干磨时，物料被气流带出。直筒格子型球磨机在出料端有排料格子，磨机依靠格子板强制排矿，筒体内矿浆面低，减轻矿石过磨，并防止钢球排出。在相同生产条件下，生产能力较溢流型磨机高。筒体两端采用滚动轴承取代滑动轴承。

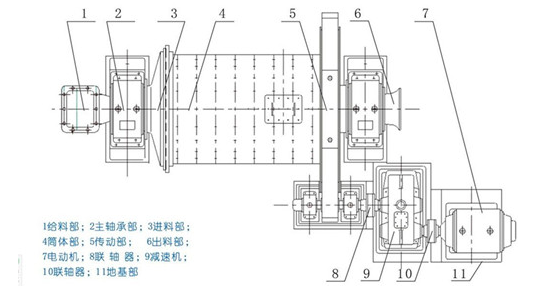

产品结构

直筒格子型球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

磨矿产品粒度粗，常用于一段磨矿。

技术参数

型号	筒体直径(mm)	筒体长度(mm)	电机功率(kW)	长 (mm)	见 (mm)	高 (mm)	处理能力(t/h)	有效容积(m3)	最大装球量(t)	重量 (kg)
MQGg 1212	1200	1200	22	3512	2076	1620	0.17 ~4.1	1.14	2.4	9610
MQGg 1224	1200	2400	45	5745	2352	1778	0.26 ~6.15	2.4	4.6	12692
MQGg 1240	1200	4000	80	7990	2210	2262	0.34~8.3	3.8	7.8	15932
MQGg 1515	1500	1500	45	5740	3075	2280	1.4~4.5	2.2	5	17125
MQGg 1530	1500	3000	80	7253	3070	2280	2.8 ~9	5	10	21425
MQGg 1536	1500	3600	110	8595	3185	2280	3~11	5.4	11.4	24213
MQGg 1545	1500	4500	130	9680	3254	2370	3.5~12.5	7	12	27346
MQGg 1830	1800	3000	180	8250	3620	2785	4.5 ~27	6.65	14	31850
MQGg 1836	1800	3600	180	8866	3683	2785	4.5 ~29	8.2	13.8	35467
MQGg 1845	1800	4520	210	9808	3683	2785	5~35	10.2	19	38909
MQGg 1856	1800	5620	210	10909	3683	2785	6~40	12.2	22	41681
MQGg 1870	1800	7020	245	12404	3783	2735	7~50	15	31.5	45166
MQGg 2122	2100	2200	155	7135	4137.7	3083	5~29	6.6	20	38340
MQGg 2130	2100	3000	180	8220	4220	3083	6.5 ~36	9	27	43100
MQGg 2136	2100	3600	210	9154.5	4320	3433	7.5 ~42	10.8	23.5	45833
MQGg 2140	2100	4000	210	9654	4320	3083	7.5 ~45	12.8	22.5	47262.4
MQGg 2145	2100	4500	280	10350	4253	3125	10 ~50	13.5	23.6	52648
MQGg 2230	2200	3000	210	8220	3864	3183	7.5 ~45	9.8	20.6	44600
MQGg 2430	2400	3000	280	9023.5	4836.4	3490	7.2 ~92	11.5	22.5	59544.5
MQGg 2436	2400	3600	320	9604.5	4836.4	3490	8 ~100	13.8	25.5	63932.5
MQGg 2442	2400	4200	320	10204.5	4836.4	3490	8 ~110	16	30	67370
MQGg 2721	2700	2100	245	8300	4786.4	3495	7.2 ~84	10.7	23	66743
MQGg 2727	2700	2700	280	8901	4786.4	3490	7 ~110	13.8	29	71030
MQGg 2730	2700	3000	320	9610	5000	3495	8 ~115	15.3	32	83909.2
MQGg 2732	2700	3200	320	10724	5000	3620	8 ~120	15.7	32	88073
MQGg 2736	2700	3600	380	10409	5150	3620	12~145	17.7	37	95300
MQGg 2740	2700	4000	380	10609	5150	3620	12.5 ~152	19	42	98454
MQGg 2745	2700	4500	450	11534	5200	3670	13~160	22	40	100016
MQGg 2747	2700	4700	475	11779	5571	4175	13~170	23	45	101645
MQGg 2760	2700	6000	630	13299	5540.6	5140	15~200	30	60	119546
MQGg 2836	2800	3600	400	10964	5350	3670	13~160	19.7	41	106350
MQGg 3231	3200	3100	630	12750	6750	5150	14~180	22.5	45	115430
MQGg 3245	3200	4500	800	13896	7200	5152.5	95~110	32.8	65	147588
MQGg 3645	3600	4500	1250	18280	7700	5496	115~170	41.5	76	195727
