【产品简介】
一款用于细粒物料的周期性往复式给料设备。
【给料能力】
4.5~25t/h
【产品改进】
采用蜗轮减速器，结构紧凑，并装有可靠的密封装置。
它安装在贮料槽或漏斗的下方，以输送粒度不超过50mm，干燥而不易结块的物料，如矿石等。但不适宜输送粉末状的物料，易产生堵塞影响进料，同时也能引起粉末飞扬而影响工作场所的清洁，在该机不工作时还可作闭锁器使用。
本机结构简单、实用、操作方便，是各种颗粒物料均匀给料的优选设备。

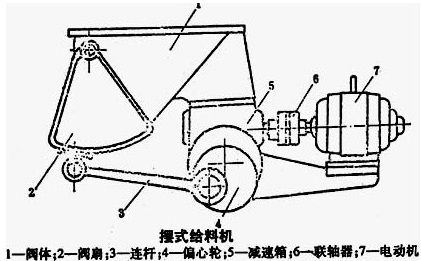

本机是利用偏心轮机构的原理，使颚板做周期的往复运动将物料连续均匀输送出去。其原动力是依靠电动机通过涡轮减速器带动偏心轮，再连杆后把圆周运动变为往复运动，带动颚板往复运动。当颚板向顺时针方向摆动时使堆积在它上面的物料由于摩擦力而被带动着一起运动，从存斗器内泻下一部分新的物料来填充机体内所向外形成的空间，当颚板作反时针方向运动时，由于内部物料的阻挡使物料无法再跟着颚板进入机体内部，因此被推入按设在其下的输料管或输送机的接料漏斗中，总之随着颚板的周期性摆动就能使物料连续不断的均匀供料。
本机是运输机械的一种附属设备，适用于选矿厂、冶炼厂、水泥厂、砂矿、机械化铸造车间等部门悬吊在钢结 构件上，安装于料斗下方进行连续给料之用。
产品结构
摆式给矿机适用于磨料等行业的破碎、筛分摆式给料机在生产流程中，可把块状、颗粒状物料从贮料仓中均匀、定时、连续地输送到受料装置中，在砂石生产线中可为破碎机械连续均匀地喂料，广泛用于冶金、选矿、建材、化工、联合设备中,适用于小块物料从矿仓的批量给料，尤其适合作为球磨机给矿及输送机的给料，具有构造简单，价格实惠，操作维修方便等特点，该机可供试验厂、中小型选矿厂用于生产作业。
|
型号 |
进料口长×宽(mm) |
出料口长×宽(mm) |
偏心轮行程(mm) |
摆动次数(r/min) |
最大给料粒度(mm) |
给料能力(t/h) |
电机型号 |
电机功率(kw) |
电机转速(r/min) |
重量(kg) |
|
BG250×250 |
250×250 |
250×30-125 |
0-90 |
46 |
25 |
4.5 |
Y80L-4 |
0.55 |
1390 |
130 |
|
BG300×300 |
300×300 |
300×30-125 |
0-90 |
46 |
30 |
6.5 |
Y802-4 |
0.75 |
1390 |
150 |
|
BG400×400 |
400×400 |
400×50-130 |
0-170 |
45.5 |
35 |
12 |
Y90S-4 |
1.1 |
1410 |
300 |
|
BG600×600 |
600×600 |
600×50-150 |
0-157 |
48 |
50 |
40~80 |
Y100L-4 |
1.5 |
940 |
450 |
