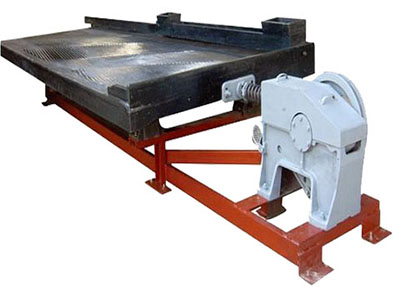

【产品简介】
一款利用床面的不对称往复运动实现轻重矿物分选的重选设备。
【生产能力】
0.1～1.8 t/h
【产品改进】
采用凸轮杠杆式床头，改变滑动头在摇臂上的位置可以调节冲程，冲次则由平滑电机皮带轮调节。
横向坡度调节范围大（0～10°），冲程容易调节；
床面平整，抗腐蚀性好，坚固耐用，不易变形，便于局部修补。
在改变横向坡度和冲程时，亦可保持摇床床面运行平稳；
弹簧放置在机箱内，结构紧凑；
床头机构运转可靠，易磨损零件少，且不漏油。
不消耗药剂，耗电很少。
矿粒群从6s摇床床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。比重和粒度不同的矿粒沿着各自的运动方向逐渐扇形流下，分别从摇床精矿端和尾矿侧的不同区排出，后面被分成精矿，中矿和尾矿。

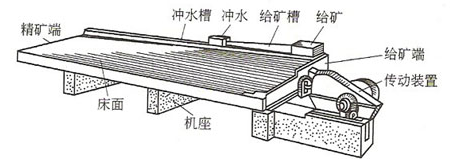

产品结构图
6s摇床可用于粗选、精选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。当处理钨、锡等矿石时，6s摇床的有效回收粒度范围为2-0.22毫米，也可用于选别铁、锰矿石。
|
6S摇床不同粒级摇床给矿浓度参照表 |
|||
|
型号 |
给矿浓度（%） |
||
|
|
粗砂 |
细砂 |
矿泥 |
|
6S型摇床 |
20-30 |
18-25 |
15-20 |
|
规格型号 |
6-S型 |
6-S型 |
6-S型 |
6-S型 |
|
|
床面型号 |
LY(S) |
LY |
LY |
LY |
|
|
床面尺寸（毫米） 长×给矿端宽×精矿端矿 |
4500×1850×1520 |
3000×1620×1100 |
2100×1050×850 |
1100×500 |
|
|
选别面积（平方米） |
7.67 |
4.08 |
2 |
0.51 |
|
|
给矿粒度（毫米） |
粗砂（46） |
2-0.5 |
2-0.5 |
2-0.5 |
2-0.5 |
|
中砂（60-90） |
1-0.2 |
1-0.2 |
1-0.2 |
1-0.2 |
|
|
细砂（110-138） |
0.5-0.074 |
0.5-0.074 |
0.5-0.074 |
0.5-0.074 |
|
|
矿泥（120波） |
0.074-0.037 |
0.074-0.037 |
0.074-0.037 |
0.074-0.037 |
|
|
给矿浓度（%） |
10-30 |
10-30 |
10-30 |
10-30 |
|
|
处理能力（吨/时） |
粗砂（46） |
1-1.8 |
0.6-1.5 |
0.4-0.8 |
0.1-0.2 |
|
中砂（60-90） |
0.7-1.5 |
0.5-1 |
0.3-0.4 |
0.05-0.1 |
|
|
细砂（110-138） |
0.5-1 |
0.3-0.8 |
0.2-0.5 |
0.05-0.1 |
|
|
矿泥（120波） |
0.3-0.5 |
0.2-0.6 |
0.1-0.4 |
0.03-0.05 |
|
|
耗水量（吨/时） |
0.4-1.8 |
0.3-1.5 |
0.2-1 |
0.1-0.5 |
|
|
冲程（毫米） |
10-30 |
10-30 |
10-30 |
9～17 |
|
|
冲次（次/分） |
240-360 |
210-360 |
210-360 |
130-210 |
|
|
横向坡度（度） |
0°～10° |
0°～10° |
0°～10° |
0°～8° |
|
|
电动机 |
型号 |
Y90s-4 |
Y90s-4 |
Y90s-4 |
Y90s-4 |
|
功率（kw） |
1.1 |
1.1 |
1.1 |
0.55 |
|
|
转速（r/min） |
1400 |
1400 |
1400 |
1400 |
|
|
三角皮带（毫米） |
A-2000 |
A-1033 |
B-2007 |
A-1245 |
|
|
外形尺寸（毫米） 长×宽×高 |
5630×1850×900 |
4075×1320×780 |
3040×1050×1020 |
1530×500 ×800 |
|
