颚式破碎机

【产品简介】

一款生产能力大、破碎比大、破碎效率较高的破碎设备，主要用于粗碎。

【生产能力】

20～800t/h

【产品改进】

对传统颚式破碎机的破碎腔型进行了深腔优化设计，腔型优化设计，破碎效果较高；动颚转速高和弧形的颚板设计，生产能力大。

优势特点

动鄂总成，使其更经久耐用。

深腔破碎比大，腔型优化设计，破碎效率较高。

采用新弧形颚，增大了鄂板的有效长度，处理量更大。

工作原理

由动鄂和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业。其中动鄂上端直接悬挂在偏心轴上，作为曲柄连杆机构地连杆，由偏心轴地偏心直接驱动，动鄂地下端铰连着推力板支撑到机架地后壁上。当偏心轴旋转时，动鄂上各点地运动轨迹是由悬挂点地圆周线，逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。

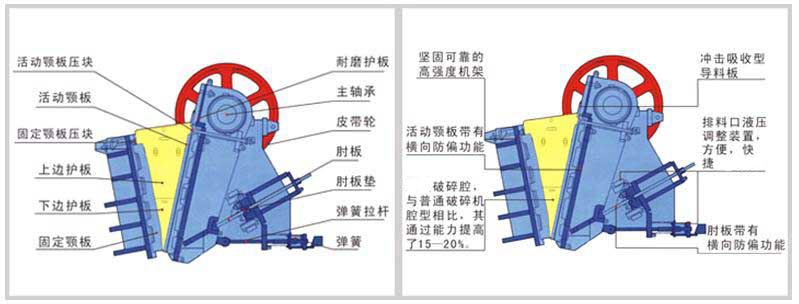

产品结构图

颚式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利等部门，处理粒度大，抗压强度不超过320Mpa的各种矿石和岩石的粗碎或中碎作业。

技术参数

类型	型号	进料口尺寸 (mm)	排料口尺寸 (mm)	最大进料粒度 (mm)	生产能力 (t/h)	偏心轮转速 (r/min)	电动机功率 (kW)	外形尺寸 (mm)	重量 (kg)
普通型	PE100×150	100×150	5~20	80	0.5~2	300	2.2	525×535×605	230
	PE150×250	150×250	10 ~40	125	2~6	300	5.5	875×745×935	1100
	PE200×350	200×350	10 ~50	160	6~10	300	7.5	1080×1060×1088	1600
	PE250×400	250×400	20 ~60	210	8~16	300	15	1108×1090×1392	1850
	ZGPE250×400	250×400	20 ~60	210	8~16	300	15	1430×1316×1296	2800
	PE250×500	250×500	20 ~80	210	13 ~21	300	18.5	1360×1450×1440	3100
	ZGPE250×500	250×500	20 ~80	210	13 ~21	300	18.5	1425×1420×1417	3300
	PE400×600	400 ×600	40~100	350	14~36	275	30	1650×1748×1520	5800
	ZGPE400×600	400 ×600	40~100	350	14~36	275	30	1716×1736×1653	6500
	PE500×750	500×750	50~120	400	30 ~80	250	45	1900×1876×1821	9000
	ZGPE500×750	500×750	50~120	400	30 ~80	250	45	1980×2024×1920	12000
	PE600×900	600 ×900	75~200	480	56~192	250	75	2280×2245×2320	18700
	ZGPE600×900	600 ×900	75~200	480	56~192	250	75	2280×2245×2320	14500
	ZGPE750×1060	750×1060	80~235	630	108~256	250	90	2450×2472×2795	28000
	ZGPE900×1200	900×1200	95~265	750	186~398	200	110	3335×3182×3025	50000
	ZGPE1100×1400	1100×1400	150~300	950	250~600	193	132	3900×3040×3875	70000
	ZGPE1200×1500	1200×1500	160~320	1000	280~700	190	160	3800×3040×4150	82000
细碎型	PE×150×750	150×750	10 ~40	120	8~25	320	15	1210×1572×1045	2800
	ZGPE×150×750	150×750	10 ~40	120	8~25	320	15	1240×1586×1025	3500
	PE×200×1000	200 ×1000	15 ~40	160	12 ~50	330	22	1860×1385×1200	5200
	ZGPE×250×750	250×750	20 ~60	210	10 ~45	320	30	1751×1400×1515	4900
	PE×250×1000	250× 1000	20 ~50	210	15 ~50	330	30	1550×1990×1370	6500
	ZGPE×250×1000	250× 1000	20 ~50	210	15 ~50	330	30	1650×1958×1460	6800
	ZGPE×250×1200	250×1200	20 ~60	210	20 ~60	320	45	1650×2170×1465	9000
	ZGPE×300×1300	300×1300	25 ~65	250	20 ~80	330	55	1980×2456×1740	11500
