【产品简介】
一种在沉降区设计倾斜平行板的矿浆重力浓缩设备。
【沉降面积】
20～3500m2
【产品改进】
在斜板浓缩机机壳内的中心安装搅拌装置，在锥斗区外壁上设置有振动器，加快絮团浓缩的同时也防止矿浆的堵塞。
机壳外振动器通过多频振动和冲击能有效消除物料在料仓内的堵塞现象，使物料顺利排出。
增设底流阀，将其关闭或调小能将物料振实，从而提高底流浓度。

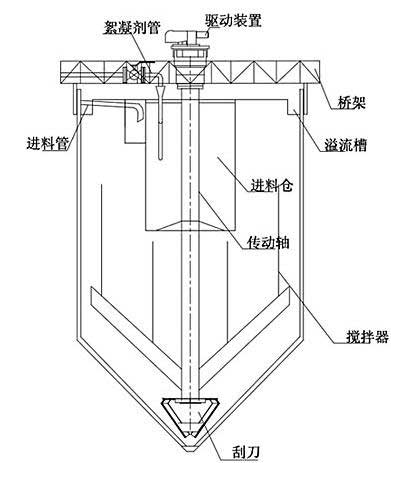

工作原理
整机包括上部箱体和下部锥体。上部箱体内有斜置的斜板组群，斜板组群由若干个相互独立的斜板单元构成，处理物料由斜板单元下端两侧进入，斜板组群上方有一贯通全长的溢流槽，槽底开有节流孔，造成外排溢流的水力背压，保证各斜板单元载荷均匀，防止径向紊流。侧向半逆流的给料方式，能使下沉的固体颗粒、上行的澄清液各行其道，互不干扰，沿斜板下滑的浓泥进入下部锥体后，压缩脱水，并靠重力外排，亦可借助于机械振动使浓泥顺利外排。
斜板浓缩机主要用于浮选尾矿的澄清、浓缩, 也可用于其它行业处理含有固体微粒的各种矿浆。

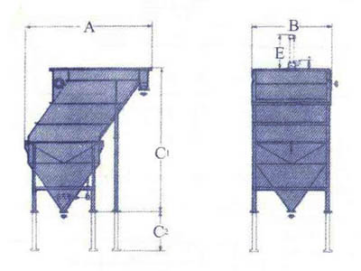

ZQN型产品规格表
|
型号 |
沉降面积(m2) |
锥斗数 |
长（mm) |
宽（mm) |
高(mm) |
|
ZQN16 |
16 |
1 |
3690 |
1100 |
4360 |
|
ZQN31 |
31 |
1 |
3760 |
2460 |
4360 |
|
ZQN50 |
50 |
1 |
3690 |
3300 |
5260 |
|
ZQN63 |
63 |
1 |
5560 |
2460 |
5630 |
|
ZQN100 |
100 |
1 |
5560 |
3560 |
5500 |
|
ZQN125 |
125 |
1 |
5510 |
4400 |
5660 |
|
ZQN150 |
150 |
1 |
7710 |
3760 |
7890 |
|
ZQN200 |
200 |
1 |
7710 |
4880 |
8160 |
|
ZQN250 |
250 |
1 |
7710 |
6000 |
8500 |
|
ZQN300 |
300 |
1 |
8000 |
7020 |
7890 |
|
ZQN400 |
400 |
1 |
7710 |
9260 |
7890 |
|
ZQN500 |
500 |
1 |
7710 |
11500 |
8500 |
|
ZQN600 |
600 |
1 |
14880 |
7020 |
7890 |
|
ZQN800 |
800 |
1 |
14880 |
9260 |
8160 |
|
ZQN1000 |
1000 |
1、2、4 |
14880 |
11460 |
8500 |
|
ZQN2000 |
2000 |
4、8 |
14880 |
22920 |
8500 |
